적용분야(Special Application)

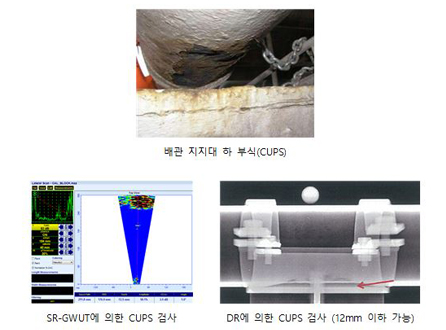

CUPS (Corrosion Under Pipe Support)

배관 라인은 중간 거리에서 배관 지지대에 의하여 지지됩니다. 배관과 지지대가 접촉하는 영역에서는 물, 광물 등 균열 발생 시 응력 집중을 촉진하는 데 필요한 모든 핵심 성분들이 존재하여 부식이 발생되기 쉬운 조건입니다. 지지대 하 부식은 일반적으로 파이프의 원주 방향 또는 축 방향을 따라 확산됩니다. 이러한 결함을 발견하기 위해서는 지지대로부터 파이프를 들어 올린 후 육안 검사를 수행할 필요가 있으나 이미 부식에 의해 손상을 받은 배관에 대해 과도한 응력이 작용할 위험이 따르므로 비파괴적 검사 기법의 적용이 요구됩니다.

검사 기법
● Short Range GW-UT (Guided Wave Ultrasonic Testing) 기법을 적용하여 지지대로부터 배관을 들어올리지 않고 검사
● DR(Digital adiography) 기법을 적용하여 두께 12mm 이하의 배관에 대한 지지대 하부 부식 측정
