적용분야(Special Application)

석유화학저장탱크 (Tank Inspection)

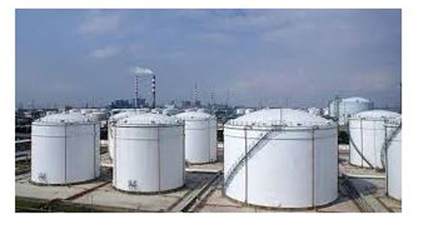

석유화학산업 부문은 공급과 수요의 균형을 맞추기 위해 석유 제품을 저장하기 위해 주로 지상 저장 탱크(AST)를 사용합니다. 저장탱크에 대한 비파괴검사는 우발적인 누설을 방지하고 비용이 많이 드는 오염 제거를 방지하면서 수명을 예측함으로써 안전과 신뢰성을 보장하기 위하여 수행됩니다. 바닥판, 벽면, 환형 링, 지붕, 용접 조인트 등 다양한 영역에서 검사가 요구됩니다. 결함 검출 및 사이징 정확도가 향상된 새로운 비파괴 검사(NDT) 기술이 지속적으로 발전하고 있습니다. 그러나 모든 시스템에는 한계가 있으며 검사 목적에 가장 적합한 검사 기법을 선택하는 것이 중요합니다.

저장탱크 바닥판 검사 일반적인 손상 형태는 바닥판의 부식에 따는 누설입니다. 바닥 판의 부식을 검사하는 데 가장 많이 사용되는 기법은MFL(Magnetic Flux Leakage)입니다. 이 기법은 STARS 센서를 사용하여 저장 탱크 바닥판 상단 및 하단 결함을 완벽하게 매핑 할 수 있습니다. 그리고 (GW-UT(Guided Wave UT)기법을 적용하여 탱크 사용 중 탱크 외부에서 환형 링(Annular Ring)의 건전성을 평가할 수 있습니다.

저장탱크 외벽 및 지붕 검사 외벽의 두께를 평가하는 데 사용되는 가장 일반적인 방법은 원격으로 조작 가능한 초음파 크롤러를 사용하는 방법입니다.(기업부설연구소 참조) UT 크롤러는 자동 또는 수동으로 작동 할 수 있으며 탱크 외벽 표면에서 라인 스캔을 수행하거나 지붕을 포함한 특정 영역을 스캔할 수 있습니다. 더 정밀하고 자세한 매핑이 필요한 경우Corrosion Mapping을 적용하여 데이터 품질을 손상시키지 않고 넓은 영역을 신속하게 검사 할 수 있습니다.
